Sebagai pemasok trafo jenis minyak terkemuka, saya telah menyaksikan secara langsung rumitnya teknik dan fisika yang membuat komponen penting infrastruktur kelistrikan kita berfungsi. Di blog ini, saya akan mempelajari dunia menakjubkan tentang cara kerja belitan trafo jenis minyak, yang menawarkan wawasan tentang teknologi yang menggerakkan kehidupan modern kita.
Dasar-dasar Gulungan Transformator
Inti dari setiap trafo jenis minyak terdapat belitannya, yang pada dasarnya adalah gulungan kawat yang memainkan peran penting dalam transformasi energi listrik. Biasanya ada dua jenis belitan dalam transformator: belitan primer dan belitan sekunder. Belitan primer dihubungkan dengan sumber tenaga listrik, sedangkan belitan sekunder dihubungkan dengan beban yang akan menerima energi listrik yang diubah.
Prinsip pengoperasian transformator didasarkan pada hukum induksi elektromagnetik Faraday. Ketika arus bolak-balik (AC) mengalir melalui belitan primer, hal itu menciptakan perubahan medan magnet di sekitar belitan. Medan magnet yang berubah ini kemudian menginduksi gaya gerak listrik (EMF) pada belitan sekunder, yang pada gilirannya menyebabkan arus bolak-balik mengalir pada rangkaian sekunder.
Konstruksi Gulungan Transformator
Konstruksi belitan trafo merupakan proses yang presisi dan teliti sehingga memerlukan perhatian yang cermat terhadap detail. Gulungan biasanya terbuat dari konduktor tembaga atau aluminium berkualitas tinggi, yang dipilih karena konduktivitas listrik dan kekuatan mekaniknya yang sangat baik. Konduktor diisolasi dengan bahan seperti kertas, film poliester, atau resin epoksi untuk mencegah korsleting dan memastikan pengoperasian transformator yang aman dan andal.
Gulungan tersebut dililitkan pada inti yang terbuat dari lembaran baja berlapis, yang ditumpuk menjadi satu untuk membentuk sirkuit magnetik. Inti berfungsi untuk meningkatkan kopling magnetik antara belitan primer dan sekunder, sehingga memungkinkan transfer energi listrik secara efisien. Laminasi pada inti dirancang untuk mengurangi kerugian arus eddy, yang dapat terjadi ketika perubahan medan magnet menginduksi arus sirkulasi pada material inti.
Jenis Gulungan Transformator
Ada beberapa jenis belitan transformator, masing-masing memiliki karakteristik dan aplikasi uniknya sendiri. Jenis belitan yang paling umum meliputi:
- Lapisan Berliku:Pada belitan lapis, konduktor dililitkan berlapis-lapis pada inti, dengan setiap lapisan dipisahkan oleh insulasi. Belitan jenis ini umumnya digunakan pada transformator tegangan rendah dan relatif mudah untuk diproduksi.
- Pemutaran Cakram:Gulungan cakram melibatkan penggulungan konduktor dalam serangkaian cakram, dengan masing-masing cakram dipisahkan oleh insulasi. Jenis belitan ini sering digunakan pada transformator tegangan tinggi dan memberikan kekuatan mekanik yang lebih baik serta kemampuan menahan hubung singkat.
- Gulungan Heliks:Belitan heliks adalah jenis belitan yang konduktornya dililitkan dalam pola heliks di sekeliling inti. Jenis belitan ini umumnya digunakan pada transformator daya besar dan memberikan karakteristik pendinginan yang sangat baik.
Peran Minyak dalam Gulungan Transformator
Salah satu fitur utama trafo tipe oli adalah penggunaan oli sebagai media pendingin dan isolasi. Minyak ini biasanya merupakan minyak mineral berkualitas tinggi yang memiliki sifat dielektrik dan konduktivitas termal yang sangat baik. Minyak mengisi tangki transformator dan mengelilingi belitan dan inti, memberikan pendinginan dan isolasi.
Oli membantu menghilangkan panas yang dihasilkan oleh trafo selama pengoperasian, mencegah panas berlebih dan memastikan keandalan trafo dalam jangka panjang. Ini juga menyediakan isolasi listrik antara belitan dan inti, mencegah korsleting dan kerusakan listrik.
Selain bersifat mendinginkan dan mengisolasi, oli pada trafo juga berfungsi sebagai media untuk mendeteksi dan mencegah potensi masalah. Dengan memantau kondisi oli, seperti suhu, kadar air, dan analisis gas terlarut, operator dapat mendeteksi tanda-tanda awal penurunan isolasi, panas berlebih, atau masalah lainnya dan mengambil tindakan yang tepat untuk mencegah kegagalan.

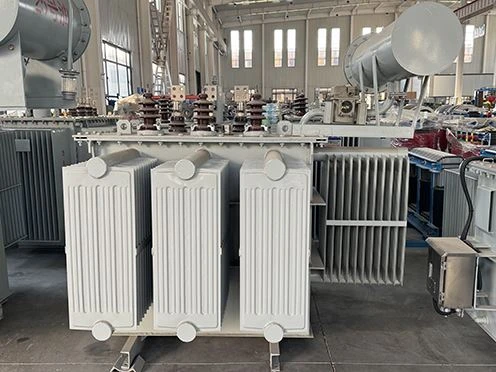

Transformator Daya Terendam Oli Berkinerja Tinggi
Perusahaan kami menawarkan berbagai macam transformator daya terendam oli berkinerja tinggi, termasukTransformator Daya Terendam Oli Berkinerja Tinggi. Transformator ini dirancang untuk memenuhi persyaratan sistem tenaga modern, menyediakan transfer daya yang andal dan efisien.
Transformator daya terendam oli berkinerja tinggi kami menampilkan desain belitan canggih dan bahan berkualitas tinggi, memastikan kinerja kelistrikan dan kekuatan mekanis yang sangat baik. Mereka juga dilengkapi dengan sistem pemantauan dan kontrol canggih, memungkinkan pemantauan kondisi dan kinerja transformator secara real-time.
Transformator Daya Berisi Minyak dengan Impedansi Sirkuit Pendek Tinggi
Produk lain dalam portofolio kami adalahTransformator Daya Berisi Minyak dengan Impedansi Sirkuit Pendek Tinggi. Trafo ini dirancang untuk menahan arus hubung singkat yang tinggi, memberikan perlindungan yang lebih baik untuk sistem kelistrikan.
Impedansi hubung singkat yang tinggi pada trafo ini membantu membatasi arus gangguan jika terjadi korsleting, sehingga mengurangi risiko kerusakan pada trafo dan peralatan lain dalam sistem kelistrikan. Mereka juga dirancang untuk memenuhi standar industri yang paling ketat untuk keselamatan dan keandalan, memastikan kinerja jangka panjang dan ketenangan pikiran bagi pelanggan kami.
Transformator Distribusi Berisi Minyak Pemantauan Cerdas
Kami juga menawarkan serangkaian trafo distribusi berisi minyak yang dipantau secara cerdas, sepertiTransformator Distribusi Berisi Minyak Pemantauan Cerdas. Trafo ini dilengkapi dengan sensor dan sistem pemantauan canggih, memungkinkan pemantauan kondisi dan kinerja trafo secara real-time.
Sistem pemantauan cerdas memberikan wawasan berharga mengenai pengoperasian transformator, seperti suhu, beban, dan kondisi isolasi. Informasi ini dapat digunakan untuk mengoptimalkan kinerja trafo, mendeteksi potensi masalah secara dini, dan menjadwalkan pemeliharaan dan perbaikan sesuai kebutuhan. Dengan memanfaatkan teknologi terkini dalam pemantauan cerdas, kami dapat menyediakan solusi distribusi daya yang lebih efisien dan andal kepada pelanggan kami.
Hubungi Kami untuk Pengadaan dan Negosiasi
Jika Anda sedang mencari trafo jenis oli berkualitas tinggi, kami mengundang Anda untuk menghubungi kami untuk pengadaan dan diskusi lebih lanjut. Tim ahli kami berdedikasi untuk memberi Anda solusi terbaik untuk memenuhi kebutuhan dan kebutuhan spesifik Anda. Baik Anda mencari trafo standar atau solusi yang dirancang khusus, kami memiliki pengalaman dan keahlian untuk memberikannya.
Referensi
- Grover, FW (1946). Perhitungan Induktansi: Rumus dan Tabel Kerja. Publikasi Dover.
- Stevenson, WD (1982). Elemen Analisis Sistem Tenaga. McGraw-Hill.
- Perusahaan Listrik Westinghouse. (1964). Buku Referensi Transmisi dan Distribusi Listrik. Perusahaan Listrik Westinghouse.
